Laddade EVS | Ny EPC-inverterare ger GaN-kraft till motoriska enheter

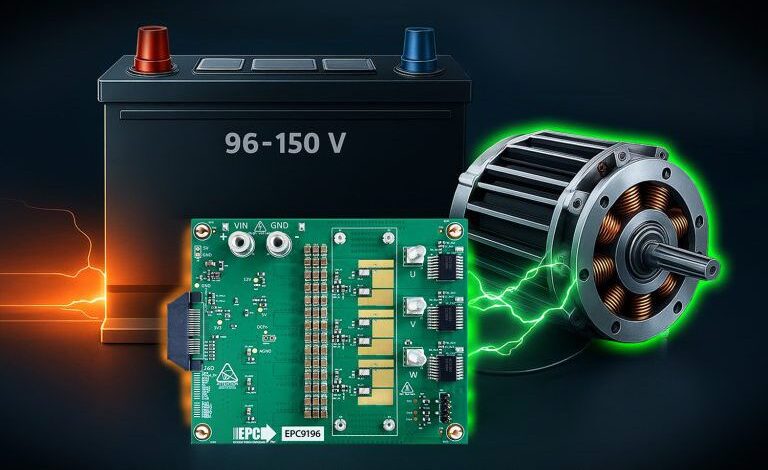

USA-baserade effektiva kraftkonvertering (EPC), som levererar förbättringsläge galliumnitrid (EGAN) kraftenheter, har släppt EPC9196, en trefas BLDC-motorisk enhetsinverteringsdesign som drivs av EPC2304 EGAN FET.
EPC9196 är optimerad för 96-150 V batteridrivna motordrivna applikationer, inklusive styrsystem i automatiserade guidade fordon (AGV), dragmotorer i kompakta autonoma fordon och precisionsmotorled i robotik.
EPC2304 är ett 200 V-klassat, 3,5 MΩ (typiskt) Egan FET i ett termiskt förbättrat QFN-paket. Dess låga RDS (på) och hög prestanda i kompakta formfaktorer gör det möjligt för EPC9196 att leverera upp till 35 APK (25 armar) fasström vid växlingsfrekvenser upp till 100 kHz. Denna prestanda översätter till låga växlingsförluster, minimal dödtid och en smidig, lågbrusmotordrivprofil även med höga PWM-hastigheter, enligt företaget.
Spännings- och strömkombinationen erbjuder systemdesigners en kompakt, effektiv och klar att distribuera lösning som är utformad för att påskynda utvecklingen och optimera systemprestanda i den nedre änden av 25-400 vapenapplikationsintervall.
EPC9196 har ett brett ingångsspänningsområde från 30 V till 170 V, samt integrerade grinddrivare, hushållningskraft, ström- och spänningsskänsla, överströmsskydd och termisk övervakning. Det är kompatibelt med flera Motor Drive Controller -plattformar från Microchip, ST, TI och Renesas. Den erbjuder DV/DT-kontroll optimerad för motordrivna applikationer (<10 V/NS) och är redo för sensorlösa eller kodarbaserade kontrollkonfigurationer.
EPC9196 har validerats under verkliga förhållanden och driver en 3-kW servomotor vid 150 VDC och 60 kHz växlingsfrekvens. Det är lämpligt för bänkutvärdering och prototypning av produktion-avsikt.
”Vi möjliggör ingenjörer som arbetar inom robotik, AGV: er och kompakta EV: er för att dra full nytta av GAN: s överlägsna prestanda utan omarbetning för hög ström,” sa Marco Palma, chef för Motor Drive Systems och applikationer på EPC.
Källa: EPC
