Laddade EVS | Pickering lägger till ett 20 kV vassrelä till sitt högspänningsområde för EV-laddningspunktstestning

Pickering Electronics, en brittisk baserad leverantör av högpresterande vassreläer, har introducerat ett nytt 20 kV-tillägg till sitt högspänningsserie 63-sortiment för en mängd högspänningstestning och växlingsapplikationer, inklusive EV-laddningspunktstest.

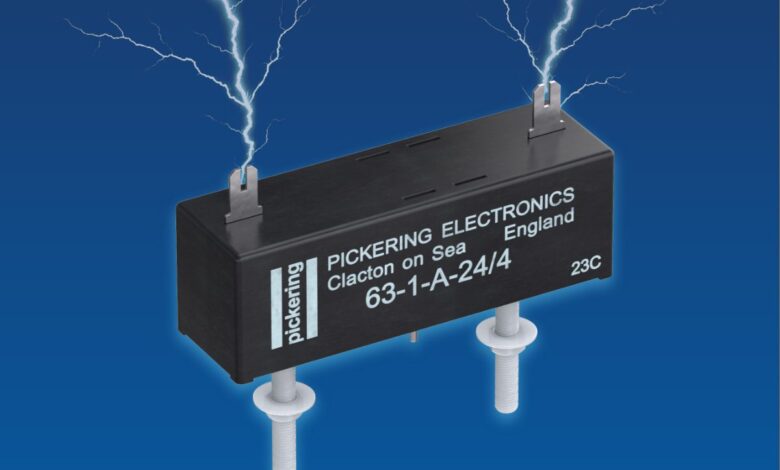

Det nya högspänning REED-reläet är utformat för att kräva högspänningsapplikationer, med upp till 20 kV-stand-off och 12,5 kV växling vid högst 50 W. volframpläterade kontakter säkerställer en lång och tillförlitlig livslängd, vilket stödjer upp till 100 miljoner operationer vid kallbyte.

Nyckelfunktioner inkluderar kompakt PCB-montering med push-on HV-anslutningar på övre ansiktet, levererade med lämpliga kontakter och isolerande stövlar. Form A (Energize-To-Make) och form B (Energize-to-Break) -konfigurationer finns tillgängliga med 24 V-spolar, och det är vanligtvis möjligt att uppnå en form C (ändring-över) -funktion genom att använda en form A och en form B-typ tillsammans, enligt företaget.

En intern mu-metallmagnetisk skärm gör att en versioner kan monteras sida vid sida utan störningar, och en valfri elektrostatisk skärm och/eller jordanslutning till den magnetiska skärmen erbjuder förbättrad EMC-skydd. Maximal omkopplare är 3 ampere, med maximal bärström på 3,5 ampere.

Serie 63 finns med snabba ledtider på 3-4 veckor för beställningar på upp till 200 stycken och 5-6 veckor för större mängder.

”Den 20 kV stand-off-kapaciteten över switchkontakterna är en spelväxlare för branscher som kräver robusta, pålitliga och kompakta högspänningsomkopplingslösningar. Med dess förbättrade prestanda och korta ledtider är detta stafett idealiskt för kunder som söker både effektivitet och innovation,” sade Robert King, Reed Relay-produktchef på Pickering Electronics.

Källa: Pickering Electronics
