Laddade EVS | Tektronixs nya batteriimpedansmätare kan testa vid flera frekvenser samtidigt
Det USA-baserade test- och mätföretaget Tektronix har introducerat sitt EA-BIM 20005-batterimätare utrustat med avancerad multisinstimuusteknik, vilket möjliggör impedansmätningar vid flera frekvenser samtidigt.
EA-BIM 20005 kan också utföra svepmätningar, vilket erbjuder flexibilitet i testmetoder. Mätaren kan testa upp till 20 kanaler med snabb multiplexering och har en frontpanel som visar 20 kanaler för elektrokemisk impedansspektroskopi (EIS) -mätningar, plus 20 kanaler för temperatursensorer.
Den har branschstandardgränssnitt och en kompakt design för sömlös integration för att hjälpa ingenjörer att förbättra noggrannheten och effektiviteten i batteritestarbetsflöden.
EA-BIM 20005-10-20-modellen erbjuder ett frekvensområde från 1 MHz till 10 kHz, vilket ger mer information än fasta 1 kHz-system. Detta möjliggör en omfattande analys av battericellbeteende under olika förhållanden, enligt företaget. Systemets AC-stimulans kan nå upp till 10 A (topp-topp), vilket gör det lämpligt för att testa cylindriska, påse och prismatiska celler.
Varje EIS-kanal åtföljs av en högprecision 4-tråds PT100-temperaturmätningskanal. Denna integration möjliggör samtidig spårning av impedans och celltemperatur, vilket ger en mer holistisk bild av batteriets prestanda och hälsa.

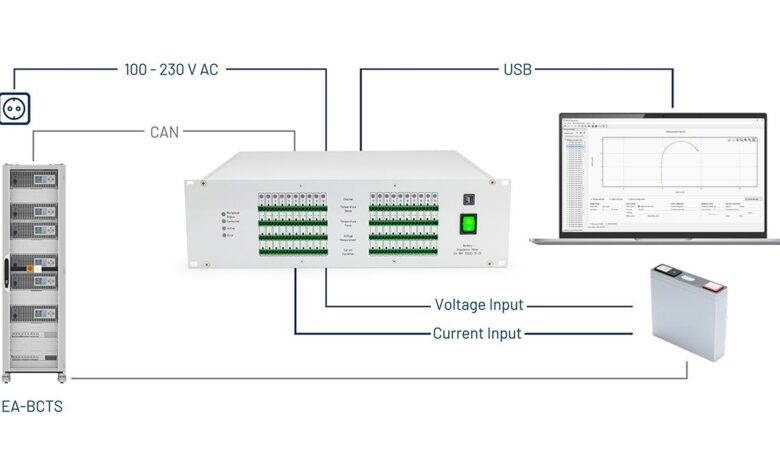

Mätaren är utformad för att arbeta sömlöst med cykeltestningssystem. Dess integrerade kraftstadium möjliggör laddning och urladdning av celler med en ström på +/- 1 A. För högre strömmar kan det också användas tillsammans med högeffektbatteriprovssystem såsom EA-BCT: er. Systemet kan alltid förbli anslutna, erkänna påverkan av kablar och kraftsteg för batteritestare, vilket eliminerar behovet av att koppla bort och återansluta kablar för varje test.
”Genom att tillhandahålla snabba, exakta insikter om Li-ion-batterifattkvalitet genom hög genomströmning av batterimedansintestning, förbättrar detta system effektiviteten och tillförlitligheten för batteritestarbetsflöden,” sade Tektronix.
Källa: Tektronix
